Разборные пластинчатые теплообменные аппараты




Альфа Лаваль - технология пластинчатого теплообмена

Основная задача Альфа Лаваль – предоставить Вам, нашим заказчикам, технические решения, которые помогут оптимизировать широкий круг производственных процессов. Поскольку на практике любой технологический процесс связан с нагревом, вполне естественно, что компания Альфа Лаваль сосредоточила свое внимание на технологии теплопередачи и связанных с ней конструктивных решениях.



Есть только одна возможность повысить эффективность процесса нагрева и охлаждения – оптимизировать использование полученной энергии. Это зачастую разумнее увеличения производства или дополнительной закупки энергии.

При теплопередаче два вещества с различной температурой вступают в контакт, и одно нагревает или охлаждает другое. Это означает, что уже находящаяся в системе и оплаченная энергия просто переносится на другой этап процесса, где ее можно использовать с большей отдачей, что экономит средства, энергию и снижает негативное воздействие на окружающую среду.

Только самые крупные и передовые компании отрасли обладают научным потенциалом и новейшими разработками для комплексного решения проблем теплообмена. Альфа Лаваль – именно такая компания, способная предложить оптимальные технологии теплопередачи, полностью отвечающие потребностям клиентов.

Выбор технологии теплопередачи

Если говорить общими словами, то кожу-хотрубные теплообменники – классическое громоздкое решение, спиральные теплообменники – просты конструктивно и меньше по размеру, пластинчатые теплообменники – компактное современное решение со значительно большим тепловым КПД и самым высоким потенциалом развития технологии.

Главная задача Альфа Лаваль – предложить Вам оптимальное решение. Поэтому мы уделяем особое внимание развитию технологии пластинчатых теплообменников.
Оптимизация теплопередачи

Технологически пластинчатые теплообменники идеально подходят для оптимизации процессов теплопередачи. Использование гофрированных пластин, являющихся основой пластинчатого теплообменника, обеспечивает большую площадь поверхности теплообмена, посредством которой тепло передается от одной среды к другой. Несмотря на столь значительную площадь теплопередачи, пластинчатые теплообменники являются гораздо более компактным решением, нежели другие технологии теплообмена, представленные на рынке. Это отчетливо видно на примере тепло-обменного аппарата Альфа Лаваль типа «Compabloc», который является одним из самых компактных аппаратов, существующих сегодня. При тех же характеристиках данный аппарат занимает всего около 20 % производственной площади, необходимой для традиционного кожу-хотрубного аппарата.
Конфигурация каналов обеспечивает высокую турбулентность потоков теплоносителей, что значительно повышает эффективность теплообмена и позволяет обеспечить максимально высокую эффективность передачи тепла от одной среды к другой.

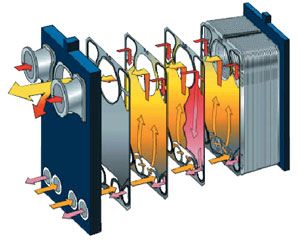

Принцип действия

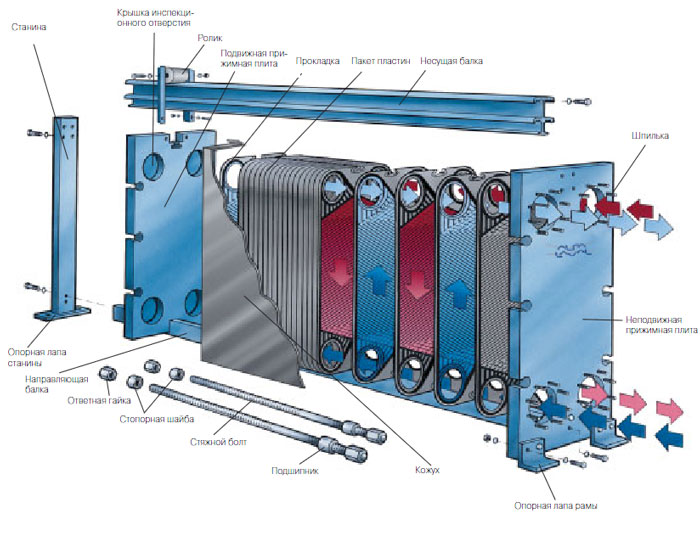

Пластинчатый теплообменник состоит из ряда тонких металлических пластин c гофрированной поверхностью, которые скрепляются между собой посредством уплотнительных прокладок или соединяются сваркой (иногда эти способы сборки сочетаются) в зависимости от используемого теплоносителя, а также в зависимости от ряда конструктивных причин, например, необходимости удалять или добавлять пластины в процессе эксплуатации. Пластины сжимаются в пакет на жесткой раме с направляющими при помощи мощных прижимных плит и стяжных болтов, чтобы создать техно
логическую систему для заполнения параллельных каналов. Одна жидкая или газообразная среда движется по четным каналам, другая – по нечетным.

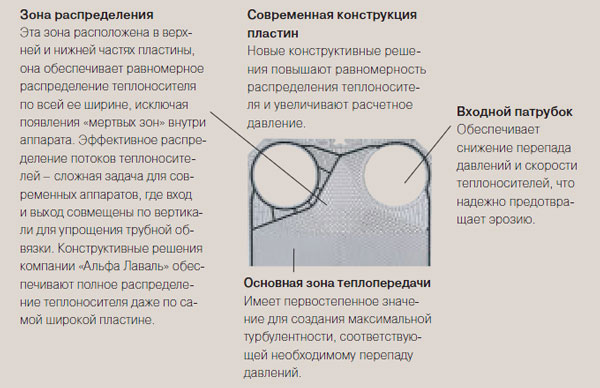

Главное отличие внутри

Все пластинчатые теплообменники снаружи выглядят одинаково. Главные отличия – внутри аппаратов, они заключаются в особенностях конструкции пластин и применяемой технологии уплотнения.

Альфа Лаваль – крупнейший в мире производитель пластинчатых теплообменников. Мы используем конструкции теплообменников и производственные процессы, которым нет равных. Среди них:

  • одношаговая выпрессовка пластин, позволяющая повысить однородность материала пластин, снизить внутренние напряжения, использовать более тонкие пластины, а в результате увеличить эффективность теплопередачи;
  • запатентованная конфигурация распределительной поверхности, позволяющая максимально эффективно использовать поверхность телепередачи, до предела повысить турбулентность потока, оптимизировать распределение рабочей среды, увеличить расчетное давление, до минимума снизить загрязнение пластин;
  • возможность предложить широчайший спектр оптимально подобранных конструкций теплообменных аппаратов фактически любых типоразмеров и для любых применений.

Пластинчатые теплообменники Альфа Лаваль поставляются в следующих вариантах:

  • с уплотнительными прокладками, сварные (или в любом сочетании этих способов сборки) с использованием широкого спектра всесторонне изученных материалов и клеев для прокладок;
  • однофазные для теплообмена между газом и жидкостью, применяемые в качестве конденсаторов, выпаривателей, ребойлеров;
  • в расчете на весь диапазон температур и давлений, теплоносителей различной степени чистоты, вязкости, содержания механических примесей или волокон;
  • в качестве агрегатов «два в одном», позволяющих с высокой точностью выдерживать температурный график и регулировать поток теплоносителя через установку в зависимости от требований технологического режима;
  • для огромного числа применений от крайне агрессивных и ответственных условий эксплуатации, например, в атомной энергетике и установках морской добычи нефти и газа до производства напитков и пищевых продуктов.

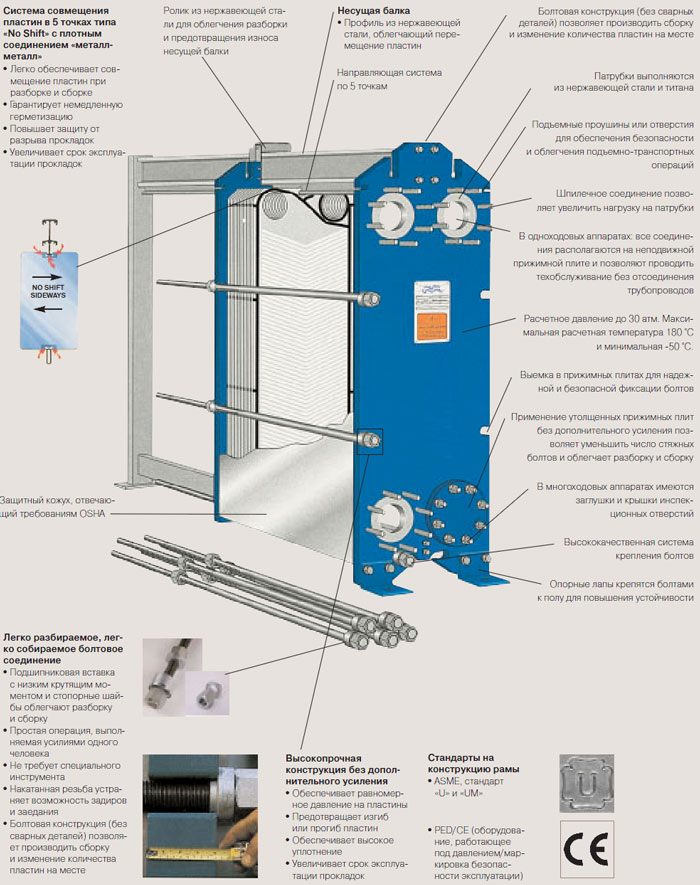

Рама пластинчатого теплообменника

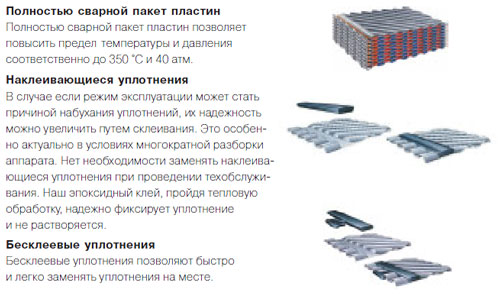

Новаторские решения в конструкции пластин

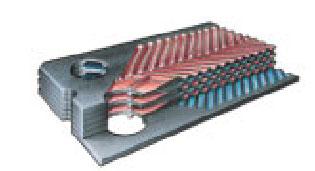

Неметаллические пластины из Diabon F 5.jpg
Композит на основе сплава графита и фторполимера обеспечивает исключительно высокую устойчивость к соляной кислоте, AICI3 и другим агрессивным веществам. В отличие от обычного графита материал Diabon F имеет нулевую пористость и проницаемость. Пластины из него не трескаются и не ломаются при сборке-разборке и эксплуатации.

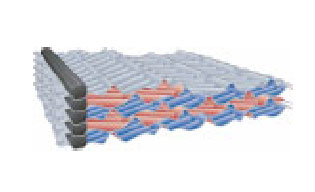

6.jpgПластины с широкими каналами
Пластины с каналами шириной 12 мм идеально подходят для жидкостей, содержащих волокна или крупные механические примеси. Конструкция каналов препятствует их закупорке твердыми частицами.

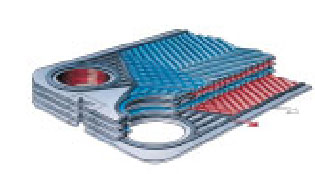

7.jpgДвойные пластины
Состоят из отдельных пластин, спрессованных и одновременно сваренных лазером по краям. Предназначены для применения в процессах, где необходимы дополнительные меры по предотвращению смешивания жидкостей во избежание тяжелых последствий. Повреждение одной из пластин сразу обнаруживается, так как возникает внешняя течь, при этом рабочие жидкости не смешиваются. Вторая пластина обеспечивает двойной барьер между жидкостями, что соответствует требованиям самых строгих норм.

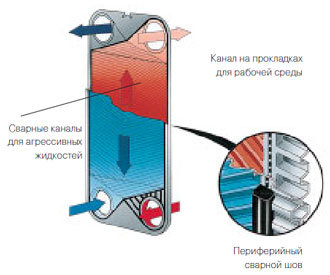

8.jpgПолусварные пластины
Сварные котлы для технологических жидкостей позволяют пластинчатому теплообменнику работать с агрессивными и трудными средами, расширяя диапазон допустимых давлений. Внешнее воздействие на прокладки со сварной стороны минимально.











9.jpgПластинчатый конденсатор
Пластинчатый конденсатор компактной конструкции предназначен для замены традиционных крупногабаритных установок. Возможность выбора размеров присоединительных патрубков в зависимости от объема пара, особая конструкция пластин, ассиметричные зазоры между пластинами для оптимизации теплопередачи и снижения до минимума перепада давлений делают такую установку идеальным вариантом для конденсации.





10.jpgПластинчатый испаритель
Пластинчатый конденсатор-испаритель, компактный и экономичный, приходит на смену обычным громоздким и дорогим испарителям с падающей пленкой. Его глубокие каналы, большие входные-выходные патрубки и лазерная сварка позволяют обеспечить вакуум, испарение и конденсацию как для воды, так и для органических систем.







Экономический эффект

Для достижения максимальной рентабельн» современного производства необходимо, чтобы Ваша компания имела возможность нагревать и охлаждать самые разные вещества:
с высокой точностью

  • с низкими затратами
  • максимально безопасно
  • с минимальным потреблением энергии
  • соблюдая экологические нормы


Пластинчатые теплообменники Альфа Лаваль помогут Вам:
Резко повысить производительность и качество
Пластинчатые теплообменники Альфа Лаваль чрезвычайно компактны. Благодаря своим крайне малым габаритам, которые, как правило, не превышают 20 % размеров традиционных кожухо-трубных аппаратов, новое оборудование можно устанавливать даже в условиях ограниченного пространства, повышая производительность и качество работы существующих установок.

Достигнуть более высокой гибкости и универсальности производственных мощностей
Все пластинчатые теплообменники Альфа Лаваль базируются на гибких по своей сути конструктивных решениях. Количество пластин и их конструкцию можно изменять в зависимости от необходимой пропускной способности технологического оборудования. Это означает снижение капиталовложений, связанных с узкоспециализированными производственными фондами затрат.

Обеспечить бесперебойность работы
Производственные процессы, в которых используются пластинчатые теплообменники Альфа Лаваль, легче регулировать, им требуется гораздо меньший объем при пуске.
Благодаря хорошо контролируемой высокой турбулентности потока теплообменники Альфа Лаваль гораздо меньше подвержены загрязнению, чем традиционные кожухотрубные теплообменники. Они также значительно более устойчивы к воздействию вибрации, напряжения и усталости материалов.

Сократить расходы на профилактику, обслуживание и чистку
Пластинчатые теплообменники Альфа Лаваль способны радикально изменить графики регламентных работ и обслуживания в Вашей компании и резко сократить связанные с этим простои оборудования. Эти агрегаты отличаются значительно улучшенными режимами потока с гораздо более высокой турбулентностью, чем кожу-хотрубные теплообменники.
Все это обеспечивает намного более высокий коэффициент теплопередачи при дополнительных преимуществах, связанных со снижением загрязнения и фактически полным отсутствием коррозии или эрозии. В результате ревизии проводятся гораздо быстрее, и их число значительно снижается. При этом решение, предлагаемое компанией Альфа Лаваль, означает, что все работы по очистке теплообменника или замене пластин можно производить на месте в пределах производственной площади, занимаемой установкой.

Приобрести установки, которые снизят Ваши затраты
Пластинчатые теплообменники Альфа Лаваль чрезвычайно компактны. В установках, которые требуют применения особых металлов, специальных сплавов и других дорогостоящих комплектующих для работы с агрессивными средами, это означает существенную экономию при закупке оборудования.
Малые габариты и небольшой вес означают низкие затраты на монтажные работы, в то время как высокий коэффициент теплопередачи снизит эксплуатационные расходы на протяжении всего срока эксплуатации агрегата.

Обеспечить минимальное воздействие на окружающую среду
Воздействие на окружающую среду все чаще становится решающим фактором при выборе технологического оборудования, и пластинчатые теплообменники Альфа Лаваль дают возможность значительно снизить негативное влияние.
Обеспечивая оптимальное использование тепла в любом из Ваших производственных процессов и снижение затрат на хладагенты и теплоносители, технологии Альфа Лаваль способны продлить на долгие годы технологическую эффективность Вашего производства.

Получить передовую технологию, модернизировать производство
Кожухотрубные теплообменники, безусловно, работают, но они крайне дороги, громоздки и морально устарели.
Пластинчатые теплообменники Альфа Лаваль хорошо себя зарекомендовали. Они легче, компактнее и относительно недороги (с учетом капитальных затрат, расходов на монтаж, эксплуатационных расходов и стоимости техобслуживания преимущество по капиталоемкости становится еще более ощутимым). Кроме этого, они позволяют практически неограниченно расширять производство по тем технологическим процессам, где они применяются.
Компания Альфа Лаваль поставляет пластинчатые теплообменники, способные справиться с задачами, возникающими в связи с постоянными изменениями режимов давлений и температур, а также повышением вязкости жидкостей и увеличением содержания волокон.


Расширение границ возможного
Технология пластинчатых теплообменников Альфа Лаваль также способствует расширению пределов оптимизации технологических процессов Вашей компании в целом:
п благодаря появлению принципиально новых решений (например, объединение конденсатора и доохладителя в один агрегат); п путем внедрения вспомогательных технологий, например, метода минимальных температурных интервалов; п применяя специальные материалы и сплавы при относительно низких затратах, что позволяет использовать пластинчатые теплообменники при работе даже с летучими и высокоагрессивными веществами.

Извлечение максимальной пользы

Преимущества в конкурентной борьбе и повышение прибыли всегда достигаются при максимальном использовании имеющихся ресурсов. Однако такие решения, как пластинчатый теплообменник Альфа Лаваль, предлагают дополнительные стимулы роста. Они дают возможность существенно:

  • увеличить имеющиеся в распоряжении теплопередающие мощности при относительно низких затратах;
  • повысить контроль процесса теплопередачи и температурного режима;
  • улучшить качество продукции благодаря повышению качества контроля нагрева и охлаждения поверхности, избегая нежелательного перегрева;
  • увеличить производительность благодаря улучшению конденсации.


Будущее технологии пластинчатых теплообменников
Альфа Лаваль находится на передовой научно-исследовательских и опытно-конструкторских работ в области пластинчатых теплообменников. Наш практический опыт показывает, что в последующие годы развитие пойдет по следующим направлениям:

  • энергосбережение;
  • появление установок, способных работать в еще более широких пределах температур и давлений;
  • больше внимания «стоимости жизненного цикла»;
  • дальнейшее расширение областей применения на производстве;
  • появление универсальных агрегатов;
  • стандартизация технического обслуживания оборудования;
  • проведение обслуживания прямо на производстве, без демонтажа тепло-обменного аппарата.

Преимущества

1.Точность теплопередачи
Минимальный температурный напор
Действительный противоток сред
Возможность работы с пересечением температурных графиков сред
Снижение внутреннего объема на 80-90 %

2.Низкие суммарные затраты
Низкие капиталовложения
Сокращение затрат на монтаж
Низкие расходы на техническое обслуживание
Минимальные эксплуатационные расходы

3.Максимальная надежность
Снижение загрязнения пластин
Снижение напряжений, износа и коррозии
Прецизионная сборка/лазерная сварка

4.Минимальный расход энергии
Максимальное использование тепла
Низкое энергопотребление
Уменьшение площади поверхности

5.Экологичность
Минимальное потребление энергии при максимальном технологическом эффекте
Сокращение чистки
Низкая материалоемкость конструкции
Снижение «стоимости жизненного цикла»

Полный спектр оборудования

Одно из ключевых преимуществ Альфа Лаваль как производителя – широчайший спектр предлагаемого оборудования и технологий. Оборудование Альфа Лаваль способно удовлетворить любые требования заказчика к режиму теплопередачи, кроме этого, инсталляция любого оборудования Альфа Лаваль базируется на беспрецедентной концепции Бесперебойного Производства.
Это обеспечивает:

  • максимальный КПД всех процессов
  • максимальную работоспособность
  • минимальные затраты средств и времени на техническое обслуживание



11.jpgAlfaRex
Сварной пластинчатый теплообменник.
Компактный пластинчатый теплообменник без прокладок, рассчитанный на высокие
температуры и давления.
Лазерная сварка. Двухкоординатная сварка снижает усталость от теплового расширения.


12.jpgПаяные теплообменники
Использование меди и никеля для пайки пластин позволяет отказаться от использования прокладок. Эти компактные теплообменники – идеальное решение там, где требуются малогабаритные и комплектные установки


13.jpgAlfaVap – пластинчатый выпариватель
Предназначен для применения в тех областях, где требуется высокая производительность испарения. Обладает исключительно высокой способностью работать с вязкими жидкостями. Характеризуется особой конструкцией пластин для выпаривания при перегонке.





14.jpg® Compabloc
Сварной пластинчатый теплообменник. Универсальный агрегат, используемый в качестве теплообменника «жидкость-жидкость», рекуператора, ребойлера, конденсатора, выпаривателя, паровогоподогрева жидкости и др.

15.jpgРешения для применений с повышенными санитарными требованиями
FrontlineTM
Пастеризация и общее охлаждение или нагревание молочных продуктов, пива, прохладительных напитков, вязких продуктов.

Baseline Охлаждение и нагревание молочных продуктов, пива, прохладительных напитков, вязких продуктов, а также пастеризация для ряда применений.


16.jpgAlfaCond – пластинчатый конденсор
Компактный пластинчатый конденсор предназначен для замены традиционных крупногабаритных установок. Возможность выбора размеров присоединительных патрубков при больших объемах пара, особая конструкция пластин, ассиметричные зазоры между пластинами для оптимизации теплопередачи и снижения до минимума перепада давлений делают такую установку идеальным вариантом конденсации.

Выпарные аппараты AlfaVap и конденсаторы AlfaCond
