Выпарные аппараты AlfaVap и конденсаторы AlfaCond


Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для увеличения фотографии

Оптимизация производства

AlfaVap и AlfaCond – новое поколение выпарных аппаратов и конденсаторов. Использование AlfaVap и AlfaCond эффективно, экономично и выгодно.



Применение AlfaVap и AlfaCond

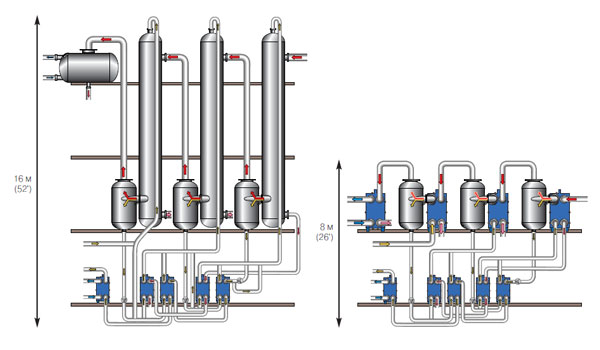

3-ступенчатая кожухотрубная выпарная установка и 3-ступенчатая установка AlfaVap для концентрирования раствора NaOH с 32% до 50%. Экономия рабочего пространства очевидна

Экономия затрат

Уникальное проектное решение систем AlfaVap и AlfaCond позволяет добиться существенно большей эффективности теплообмена в сравнении с обычными кожу-хотрубными установками что означает снижение необходимой поверхности теплообмена. Это делает установки AlfaVap и AlfaCond исключительно экономичными особенно когда есть необходимость в применении дорогостоящих материалов, таких как титан, никель, SMO и Hastelloy

Экономия рабочей площади

Компактность конструкции AlfaVap и AlfaCond сокращает затраты по монтажу и эксплуатации оборудования в сравнении с традиционными кожухотрубными выпарными системами
Простота в эксплуатации и обслуживании

Уникальная конструкция AlfaVap и AlfaCond гарантирует быстрый и легкий сервис. Прижимная плита легко демонтируется, что обеспечивает доступ для инспекции и механической чистки поверхностей пластин теплообменника Специальный рисунок пластины создает высокую турбулентность потока по всей поверхности пластины, что не только уменьшает отложения на пластине, но также повышает эффективность химической чистки установки и снижает потребность в химикатах

Возможность изменять производительность

Производительности установок AlfaVap и AlfaCond, при необходимости, могут быть легко изменены добавлением или снятием пластин на установочной раме. Это является одним из главных преимуществ пластинчатых аппаратов по сравнению с кожухотрубными системами, для которых производительность строго фиксируется на момент установки

AlfaCond

AlfaCond является первым в мире специально разработанным пластинчатым конденсатором. Установка была разработана для конденсации паров при условиях низкого давления/вакуума в выпарных аппаратах дистилляционных систем Модельный ряд установок AlfaCond способен удовлетворить различные требования по производительности и возможному применению


Принцип работы

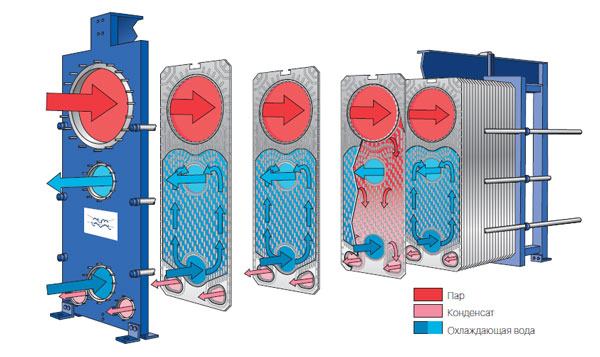

Системы AlfaCond разработаны для работы под вакуумом. Ввод пара имеет широ-кий канал, а выводы конденсата (2 вывода) - узкие каналы. Порты для подвода охлаждающей воды расположены в цент-ральной части конденсатора и имеют каналы средней величины Пакет пластин установки AlfaCond состоит из пар пластин, сваренных вместе в так называемые кассеты. Концепция кассет понимает под собой наличие двух различных типов каналов: каналы внутри сваренной кассеты, используюищиеся для конденсации пара, и каналы между прокладками кассет для движения охлаждающей воды
Специальный рисунок пластин позволяет проводить конденсацию в оптимальных условиях, причем двухсторонний рисунок единичной пластины имеет ассиметричную конфигурацию: с широкими проходами для паровой фазы и малыми проходами для охлаждающей воды. Подобная конструкция пластины позволяет создавать очень малый перепад давлений по паровой стороне при сохранении высокой скорости и турбулентности по стороне охлаждающей воды, что, в свою очередь, приводит к высокой эффективности использования тепла и делает риск засорения установки минимальным

Преимущества AlfaCond

  • Снижение затрат
    Благодаря компактной конструкции на изготовление AlfaCond требуется значительно меньше материала, чем на кожухотрубный конденсатор. Вы можете выбрать более дорогой коррозионностойкий материал, отвечающий специфическим требованиям вашего производства, не увеличивая стоимости установки.
    Компактная конструкция AlfaCond позволяет экономить производственные площади, затраты на установку и эксплуатацию
  • Снижение загрязнений
    Высокая турбулентность потока охлаждающей воды, создаваемая специальным рисунком пластины, практически исключает образование загрязнений и отложений
  • Легкое обслуживание
    Конструкция AlfaCond гарантирует быстрый и легкий доступ к теплообменным зонам для осмотра и чистки поверхностей теплообменника. Специальный рисунок пластины также повышает эффективность химической чистки установки и снижает потребность в химикатах
  • Возможность менять производительность
    Производительность AlfaCond регулируется количеством пластин. Добавлять или снимать пластины на установочной заме в зависимости от требований производительности легко и просто
  • Полностью противоточные потоки
    Создают возможность совместного охлаждения неконденсируемых газов лучше, чем при применении кожухотрубных аппаратов. Этим достигается уменьшение нагрузки на вакуумный насос


AlfaVap

Выпарные аппараты AlfaVap явились результатом разработок, проведенных совместно с производителями сахара из сахарной свеклы в конце 80-х годов. Этот новый тип эффективных теплообменников с восходящей пленкой успешно применяется в сахарной промышленности при производстве свекловичного сахара и постепенно стал применяться в других отраслях промышленности.

Сегодня более 1500 выпарных аппаратов AlfaVap установлены и применяются во всем мире. Модельный ряд этих установок способен удовлетворить различные требования к производительности и условиям применения.




Принцип работы AlfaVap

AlfaVap - пластинчатый выпарной аппарат. AlfaVap имеет два небольших ввода для подачи продукта и один широкий вывод для пара и концентрата. Для подачи греющего пара AlfaVap имеет один широкий ввод и два небольших вывода для удаления конденсата.

В установке AlfaVap используются попарно сваренные пластины (кассеты). Греющий пар конденсируется внутри кассет, в то время как продукт проходит выпаривание в каналах между двумя кассетами, соединенными через прокладку.

Преимущества AlfaVap

  • Высокая эффективность теплопередачи
    Высокая турбулентность, достигаемая благодаря специальному рисунку поверхности пластины, приводит к тому, что коэффициент теплопроводности значительно выше, чем в кожухотрубных выпарных аппаратах. Эффективность применения AlfaVap особенно высока при упаривании высококонцентрированных и вязких продуктов.
    Установка AlfaVap дает возможность работы даже при низкой разнице температур, ниже 3-4 0С. Это является большим преимуществом при использовании AlfaVap в системах с механической и термической компрессией.

  • Экономичность
    На изготовление установки AlfaVap требуется значительно меньше материала, чем на кожухотрубные теплообменники. Это обстоятельство делает установки AlfaVap исключительно экономичными, особенно в тех случаях, когда технологический процесс требует использования дорогих материалов, таких как титан, никель, Hastelloy, SMO и т.п.
    Кроме того, компактность и «гибкость» конструкции установки AlfaVap существенно снижает затраты на транспортировку, установку и монтаж.

  • Простота обслуживания и эксплуатации
    Высокая турбулентность вдоль всей поверхности пластины исключает загрязнение поверхностей и образование «мертвых» зон. Конструктивно установка AlfaVap очень удобна как для механической, так и для химической очистки. Для проведения механической чистки или осмотра поверхностей пластин необходимо только открутить болты и отвести в сторону прижимную плиту При проведении химической чистки установки потребность в химикатах значительно ниже чем у кожухотрубных установок

  • Увеличение производительности
    Исключительной особенностью установки AlfaVap является возможность увеличения или снижения производительности установки путем добавления или снятия кассет с использованием одной существующей рамы. Такая возможность регулирования производительности является огромным преимуществом пластинчатых выпарных систем по сравнению с кожухотрубными испарителями, для которых производительность фиксирована и определяется в процессе установки

  • Улучшение качества продукта
    Исключительно низкая инерционность установки AlfaVap означает то, что очень незначительное количество продукта находится внутри системы в единицу времени. Малое время пребывания продукта внутри выпарной системы является большим преимуществом особенно при об-работке продуктов, чувствительных к термическому нагреву
    Низкая инерционность системы - возможность быстро включить/выключить пластинчатую выпарную установку - поз-воляет минимизировать потери продукта


Варианты применения AlfaVap

  • Одноходовая выпарка
    В связи с использованием принципа восходящей пленки и при высокой турбулентности потока установка AlfaVap обладает превосходной выпарной способностью, что позволяет проводить процесс выпаривания в одноходовом режиме. Для систем, работающих в прямотоке, это означает отсутствие дополнительных насосов между ступенями Для систем, работающих в противотоке - нет необходимости использовать насосы на рециркуляцию, устанавливаются только насосы на транспортировку. Принцип работы в одноходовом режиме позволяет иметь очень малое время пребывания продукта внутри выпарной системы

  • Термосифон

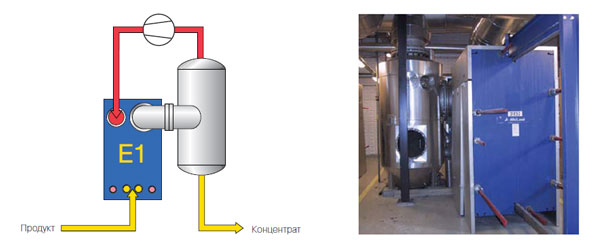

    В принципе термосифона используется естественная циркуляция продукта, при этом не нужно использовать насосы для создания рециркуляции. Подобный вариант работы системы AlfaVap используется в том случае, когда выходящая паровая фракция слишком велика для работы установки в одноходовом режиме. Принцип термосифона также заложен при использовании установки AlfaVap в качестве ребойлера в системах дистилляции

  • Принудительная циркуляция с кипением
    Подобный принцип работы установки AlfaVap применяется для продуктов склонных к осаждению внутри выпарных систем. Принудительная циркуляция усиливает эффект смачивания и турбулентность потока продукта, тем самым минимизирует возможность засорения выпарной системы

  • Принудительная циркуляция с впрыскиванием
    Данный принцип работы используется в случаях, когда выпариваемый продукт может стать причиной засорения пластин, или когда процесс кристаллизации идет совместно с процессом выпаривания. Выпариваемая жидкость рецирку-лирует со скоростью, которая не позволяет происходить процессу кипения внутри установки, жидкость только нагревается. Реальное выпаривание происходит в момент впрыскивания жидкости внутрь паро-жидкостного сепаратора. Для снижения возможности засорения установки AlfaVap используются специальные пластины с широкими каналами



AlfaVap и AlfaCond в многоступенчатых выпарных системах (МЕЕ)

Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для
увеличения фотографии

3-ступенчатая выпарная система для концентрирования раствора NaOH с концентрации 32% до 50%
Компания Akzo Nobel (Швеция). Установ-ка, построенная компанией Chematur Ecoplanning, включает в себя установки AlfaVap и AlfaCond. Необходимость использования для технологического процесса такого экзотического материала как никель, делает применение AlfaVap экономически исключительно выгодным






Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для
увеличения фотографии 2-ступенчатая выпарная станция с использованием AlfaVap и AlfaCond для концентрирования фруктозы с 55 Brix до 75 Brix (Sensus, Голландия) Малое время пребывания внутри выпарной установки идеально при об-работке чуствительной к нагреву фруктозы







AlfaVap и AlfaCond в системах c термической рекомпрессией (TVR)


Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для

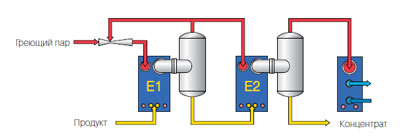

увеличения фотографии Использование AlfaVap в 2-ступенчатой выпарной системе с термической рекомпрессией на сахарорафинадном заводе в Малайзии. Существовавшая кожухотрубная выпарная станция падающей пленки была способна сконцентрировать сахарный сироп до 71 Brix. Система AlfaVap позволила получать концентрацию сахарного сиропа 75 Brix без рециркуляции при малом времени выпаривания сиропа. Результат - улучшение качества продукта и сокращение времени пуска/остановки выпарной станции





Выпарные аппараты AlfaVap и конденсаторы AlfaCond. Нажмите для

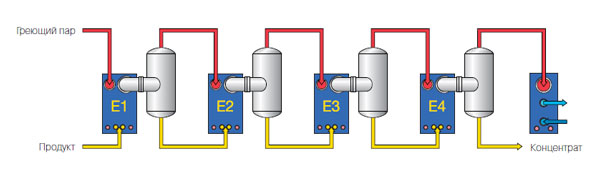

увеличения фотографии Компания Тетра Пак построила 4-ступенчатую выпарную станцию с использованием выпарных аппаратов AlfaVap. Установка позволяет концентрировать яблочный сок с 10% до 72% Компактность AlfaVap делает возможным размещение всей выпарной системы на одном этаже, что существенно снижает затраты на установку оборудования в сравнении хотрубными аппаратами







AlfaVap в системах с механической рекомпрессией (MVR)


AlfaVap используется в выпарной системе с механической рекомпрессией для упа-ривания барды на заводе по производству технического этанола

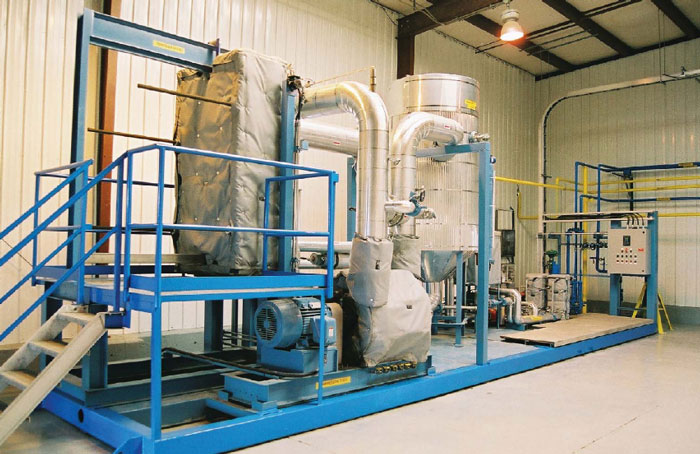

Выпарная установка с МVR для выпаривания подсоленных сточных вод. Корпорация Newalta (Канада). Путем выпаривания подсоленных сточных вод компания Newalta значительно снизила количество стоков и получила возможность повторного использования в производстве свежей дистиллированной воды. Aqua Pure, канадская проектная организация, построила эту уникальную запатентованную МVR систему которая обеспечила лучшую термическую эффективность и меньшее засорение по сравнению с традиционной кожухот-рубной установкой

Использование AlfaVap в действующих выпарных системах

19.jpgAlfaVap идеально подходит для увеличения производительности существующих выпарных систем в тех случаях, когда производственных площадей недостаточно для установ-ки кожухотрубных аппаратов. При установке AlfaVap в качестве бустера возможно использование существующей системы контроля и управления; для обвязки AlfaVap требуется минимальное количество трубопроводов. В связи с исключительной компактностью AlfaVap является практической и экономически очень выгодной альтернативой

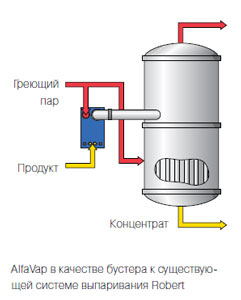

Две системы AlfaVap, установленные в качестве бустера на 2-й и 3-й эффекты выпарной установки сахарорафинадного производства

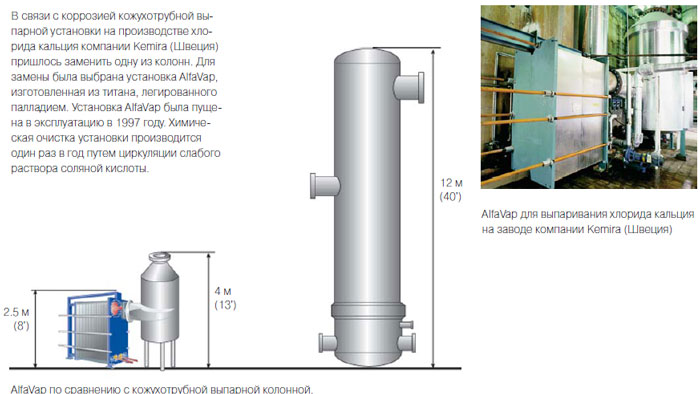

Использование AlfaVap вместо кожухотрубных выпарных установок

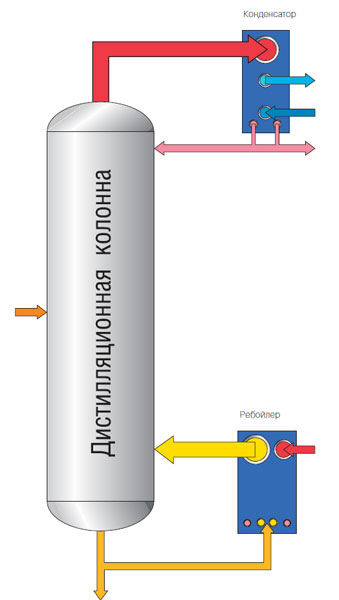

 AlfaVap в качестве ребойлера и конденсатора в дистилляционных установках

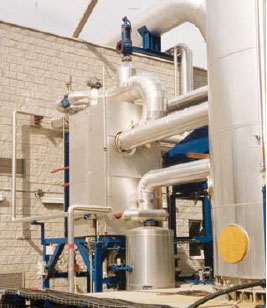

Конденсатор этанола. Компания Absolut (Швеция). Все колонны компании Absolut на дистилляционном заводе в г. Бhus имеют ребойлеры и конденсаторы компании Альфа Лаваль. Аппараты Альфа Лаваль были выбраны в связи с их компактностью


AlfaVap ребойлер, работающий по принципу термосифона, на заводе Carboneco (Испания)

Примеры использования AlfaVap и AlfaCond

Сегодня более 1500 установок AlfaVap и AlfaCond установлены в различных отраслях промышленности по всему миру. Компания Альфа Лаваль предлагает полный модельный ряд установок AlfaVap и AlfaCond для широкого спектра применений. Ниже приведен краткий список продуктов, для получения которых применяется AlfaVap и AlfaCond:

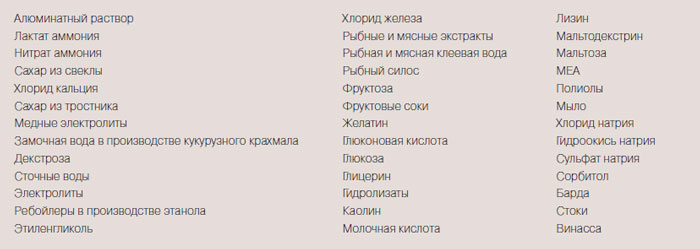

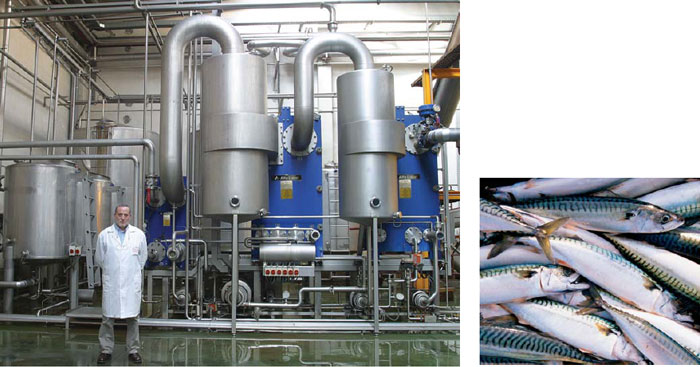

AlfaVap и AlfaCond используются в 2- ступенчатой выпарной системе, установленной на рыбомукомольном заводе Conresa в Испании. Установка AlfaVap концентрирует клеевую воду с концентрации 12% до 40%. “Нам была необходима система выпаривания, которая могла быть встроена в существующее здание”,- сказал нам г-н Кобас, директор по производству компании Conresa. - “Из-за уникальной компактности системы AlfaVap, выбор был очевиден. При использовании традиционной кожухотрубной выпарной установки нам пришлось бы строить новое здание”.

Бесперебойное производство

Обязательства Альфа Лаваль перед заказчиком не прекращаются в момент поставки оборудования. Наша служба сервисного обслуживания и запасных частей гарантирует, что ваше оборудование будет работать с максимальной эффективностью на протяжении всего срока эксплуатации. Мы гарантируем нашим клиентам надежную работу оборудования.

Служба сервисного обслуживания и запасных частей компании Альфа Лаваль представляет собой глобальную сеть центров, где высококвалифицированные специалисты готовы обеспечить вас необходимыми запасными частями. Эти центры работают в 50 странах мира, 365 дней в году, 24 часа в сутки.

Сервис Альфа Лаваль основан на глубоком понимании потребностей наших заказчиков. Мы рассматриваем каждую единицу оборудования как часть всего технологического процесса. Мы работаем в тесном сотрудничестве с вами, предоставляем индивидуальные сервисные пакеты, отвечающие потребностям заказчиков.

Любой из предложенных нами пакетов сервисных услуг гарантирует оптимальное решение проблемы и максимальный экономический эффект.
