Сварные теплообменники (компаблоки)

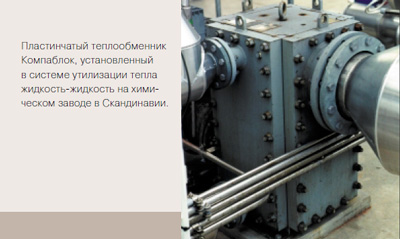

47.jpgКомпаблок

Компаблок – сварной пластинчатый теплообменник Альфа Лаваль, достигающий пика производительности там, где обычные теплообменники терпят поражение. Отсутствие прокладок между пластинами теплообменника позволяет Компаблоку показывать великолепные результаты при работе с агрессивными средами и в условиях высоких температур.






Основа конструкции

Сердце Компаблока – пакет сваренных попарно гофрированных металлических пластин, формирующих каналы. Компаблок представлен шестью моделями: СР 15, СР 20, CP 30, CPL 40, CPL 50 и CPL 75 с площадью теплообмена от 0.7 м2 до 320 м2. Каждая модель имеет свой стандартный набор пластин, удовлетворяющий самым разным технологическим требованиям.

Уникальная сварка

Компаблок СР15 и СР20 выполнены с помощью электро-дуговой сварки, модели больших размеров - от CP30 до CP75 - с помощью лазерной сварки. Лазерная сварка делает шов уже и точнее. К тому же она значительно снижает общее тепловое воздействие на аппарат, что делает его менее восприимчивым к циклическим и термическим нагрузкам. Лазерная сварка повышает надежность, увеличивает срок службы и позволяет эксплуатировать Компа-блок в жестких условиях. Дополнительное преимущество – более короткий срок изготовления.

Конструкция пластины

Новая модернизированная пластина спроектирована с учетом структурных расширений и потоковых механизмов, имеющих место в аппарате, что делает Компаблок более стойким к пикам давления и циклическим нагрузкам. Это позволяет говорить о его высокой надежности и безопасности при улучшенном теплообмене.

45.jpgПринцип работы

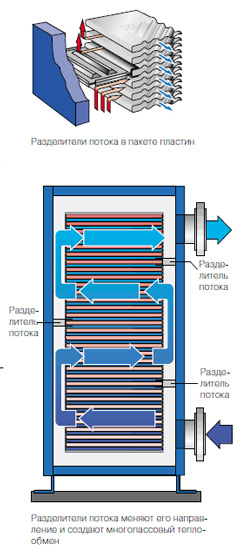

Два потока движутся в каналах между гофрированными пластинами. Потоки движутся в перекрестном направлении (рис. справа), причем процесс теплообмена идет в противотоке. При необходимости можно спроектировать теплообменник, работающий в параллельном режиме(рис. внизу). Каждый пасс (ход) среды отделен от соседнего разделителем, который направляет поток между пакетом пластин и панелью. Разделитель потока устанавливается в пакете пластин, как показанно на двух рисунках на следующей странице.
Верхняя крышка


46.jpgРазделители потока рассчитаны на использование в полном вакууме и могут быть переставлены при изменении условий работы аппарата.

Корпус

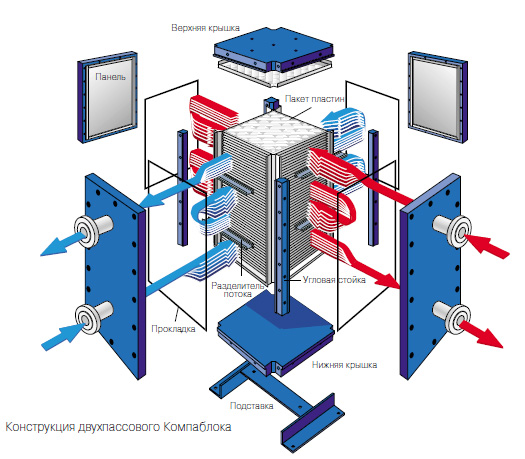

Рама Компаблока состоит из четырех угловых стоек, верхней и нижней плиты и четырех боковых плит с патрубками. Вся конструкция стянута болтами и может быть быстро разобрана для инспекции или чистки.

Панели и патрубки

Панели и патрубки могут быть покрыты или даже изготовлены полностью из того же материала, что и пластины. Размер патрубков определяется:
•    шириной рамы (размер пластины),
•    высотой рамы (количество пластин),
•    количество пластин на один пасс (количество пассов потока в теплообменнике).

Различия в размерах патрубков, а также гибкость компоновки много-пассового канала делают Компаблок подходящим для систем жидкость-жидкость с разными характеристиками. При использовании в качестве конденсатора размер патрубка на входе пара должен быть большего диаметра, чем на выходе.
Для обеспечения герметичности системы панели уплотняются прокладками. Материалом для них могут служить графитовые композиты, Klingersil, Goretex и другие типовые материалы.

Компактность

Компаблок очень компактен. С поверхностью теплообмена в 320 м2 он занимает лишь 1 м2 установочной площади.

Широкий рабочий диапазон

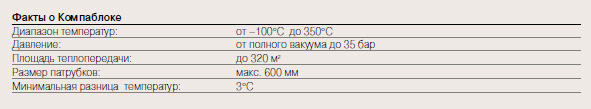

Компаблок, в зависимости от модели, может работать в диапазоне давлений от полного вакуума до 35 бар и температурах от –29°С до 350°С (ASME).

Материалы пластин
Компаблок может быть изготовлен из различных металлов, пригодных для сварки и штамповки:
•    AISI 304L    • alloy C22
•    AISI 316L    • alloy C276
•    monel    • alloy B-2
•    titanium    • tantalum
•    titanium-palladium    • DIN 1.4335
•    incoloy™ 825    • 254 SMO
•    hastelloy™ C2000    • 904L (UB6)

Стандарты

Компаблок изготавливается в соответствии с международными стандартами, такими как ASME (с U-пе-чатью или без) или ADM (код, используемый в системе PED и CE).

Сконструирован для вас

Множество современных теплообменных аппаратов на рынке являются универсальными, но обладают ограниченными возможностями. Теплообменники Компаблок компании Альфа Лаваль изготовлены с учетом всех тонкостей конкретного процесса. Гибкость расчета включает как саму конфигурацию потока, так и место теплообменника во всей технологической цепочке.


Различные конфигурации потока

Компаблок может быть спроектирован однопассовым или многопассо-вым, в зависимости от конкретного процесса. Например, в системах конденсации или жидкость-жидкость, в условиях непересечения температурных графиков, однопассовая конструкция с противоточным теплообменом является предпочтительной.

Когда же температурные графики пересекаются или близки, более подходит многопассовая конфигурация. Но в любом случае речь идет о перекрестном движении потоков.

Конфигурация теплообменника Компаблок позволяет расширить диапазон его применения:

  • различное количество пассов для каждого из потоков создает возможность эксплуатации при больших перепадах температур
  • перераспределение разделителей потоков позволяет подогнать теплообменник к новым характеристикам потока

Способы установки Компаблок

  • Вертикальный – обычно для систем жидкость-жидкость, при конденсации с переохлаждением, охлаждении газов, особенно при малой площади основания
  • Горизонтальный - при конденсации, ребойлинге, охлаждении газов, в системе жидкость-жидкость, при малой высоте монтажного пространства
  • Подвесной монтаж

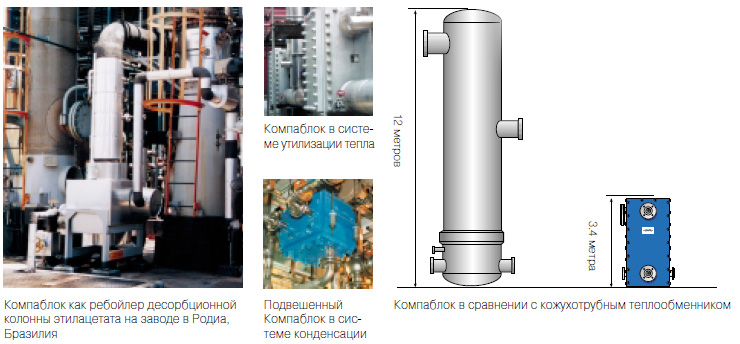

 Компаблок в сравнении с кожухо-трубным теплообменником

  • конструкция пакета пластин позволяет его легко осматривать и чистить
  • отсутствие прокладок между пластинами дает возможность работать с очень агрессивными средами, температурами и давле ниями
  • гофрированные пластины
    • создают турбулентные потоки, которые обеспечивают коэфициент теплопередачи в 3-4 раза больший, чем в кожухо-трубных теплообменниках
    • благодаря вихревому потоку, практически полностью исключают образование отложений и загрязнений на стенках каналов
  • минимальный перепад температур между потоками может достигать 3°С

Проект под заданные условия

Применяемый в высокотемпературных сложных процессах, Компаблок, изготовленный при помощи лазерной сварки, демонстрирует явные преимущества по сравнению с другими теплообменниками, включая кожухо-трубные.

  • Компактность. Компаблок гораздо компактнее кожухотрубного теплообменника
  • Конденсация и выпарка. В процессах конденсации-выпарки Компаблок имеет дополнительные преимущества:
  • Большая площадь поверхности теплообмена при коротком пробеге потока идеально подходит для систем конденсации с низкими потерями давления.
  • Универсальность. Широкий выбор патрубков позволяет управлять объемными расходными характеристиками пара и конденсата.

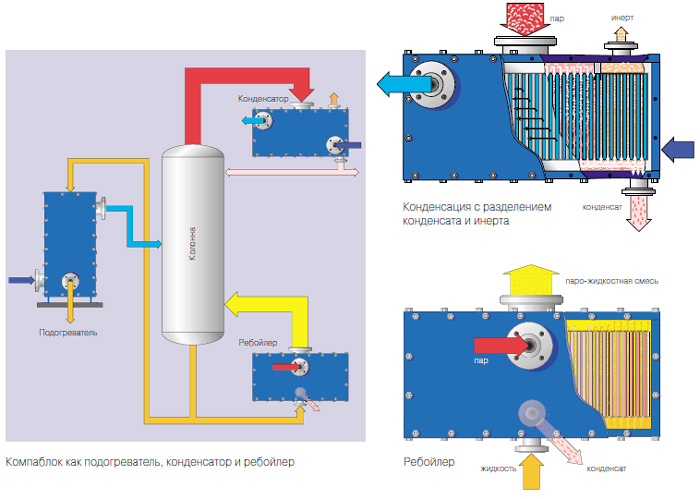

  • Отсутствие необходимости в дополнительном оборудовании. При использовании двухпассового Компаблок-конденсатора не требуется конденсатоотводчик. В первом пассе идет основной процесс конденсации, а разделение фаз газ-жидкость и доохлаждение происходит во втором пассе теплообменника. Для вывода инерта имеется верхний патрубок, а удаления конденсата - нижний. Второй пасс также препятствует образованию тумана.
  • Короткий пробег потока и многообразие присоединительных размеров делает Компаблок совершенным ребойлером и выпаривателем.





От промышленности до ЖКХ

Технические характеристики и преимущества Компаблока делают возможным его широкое применение в самых разных областях.



Применение

Нефтегазовые промыслы

  • Рекуперация тепла при осушке газа (ТЭГ)
  • Рекуперация тепла, охлаждение, конденсация и ребойлинг при аминовой очистке газа
  • Рекуперация тепла, нагрев и охлаждение при обезвоживании и обессоливании сырой нефти
  • Рекуперация тепла при конденсации пара
  • Рекуперация тепла, охлаждение, конденсация, ребойлинг при фракционировании СПГ

Нефтепереработка

Различные процессы конденсации и ребойлинга:

  • Конденсация нафты при атмосферной дистилляции
  • Конденсация фракций при каталитическом крекинге (FCC), гидрокрекинге и H2S-десорбции
  • Конденсация пропан-бутановой головки в СПГ и на участках алкилирования
  • Ребойлинг в H2S-десорбции
  • Генераторы пара

Утилизация тепла, охлаждение, нагрев в системах:

  • Охлаждение бензиновой, керосиновой и дизельной фракций
  • Охлаждение и нагрев тяжелых фракций типа битумов
  • Утилизация тепла фракционатора
  • Подогрев сырой нефти
  • Утилизация тепла обессоливающей воды


Нефтехимия

Конденсация, нагрев/охлаждение, утилизация тепла, и ребойлинг при производстве:

  • олефинов, ароматических соединений, альдегидов, кислот, эфиров, кетонов и галогенов
  • промежуточных соединений, таких как акриловая кислота и акрилаты, акрилонитрил, алкилбензолы, анилин, нитробензол, капролактам, этилбензол, стирол, оксид этилена, этиленгликоль, гексаэтилендиамин, фенол, фта-левый ангидрид, винилацетат, винилхлорид и др.
  • других органических производных типа мыла и детергентов, красок и т.п.

Фармацевтическая промышленность и производство специальных химикатов

  • Двухпассовые конденсаторы с дополнительным патрубком для вывода инерта
  • Конденсация в системах с повышенными гигиеническими требованиями
  • Утилизация тепла различных растворителей

Коксохимия

  • Охлаждение аммиачного десорбера
  • Охлаждение дебензольного масла
  • Подогрев бензольного масла

Хлор-щелочное производство

  • Охлаждение хлора
  • Охлаждение водорода


Производство минеральных удобрений

  • Охлаждение азота
  • Подогрев, охлаждение углекислого газа (охладитель трех ступеней компрессора – осушка газа)
  • Утилизация тепла при производстве аммиака и десорбции
  • Охлаждение нитрозных и хвостовых газов

Конденсация и охлаждение азотной кислоты

  • Утилизация тепла при производстве серной кислоты и олеума

Производство перекиси водорода

  • Утилизация тепла и охлаждение на разных стадиях производства

Металлургическая промышленность

  • Нагрев и охлаждение в гидрометалургии

Производство растительного масла

  • Дезодорация


Энергетика, промышленное и районное теплоснабжение

  • Горячая водоподготовка
  • Работа с водяным паром
  • Утилизация тепла

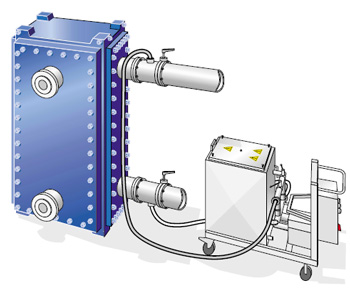

50.jpgСистема химической промывки

Раствор химического реагента циркулирует в каналах под высоким давлением и благодаря высокой турбулентности потока очищает их от загрязнений



Сервис
Конструкция Компаблока делает его исключительно удобным в обслуживании.

Химическая очистка
Высокая турбулентность потоков в сочетании с активностью химических реагентов делает химическую очистку теплообменника Компаблок весьма эффективной. Чистка производится на месте без демонтажа аппарата. Её можно также осудествить простым погружением блока пластин (при снятых панелях) в химические ванны.
