Паяные пластинчатые теплообменники


Для оптимального теплоснабжения


Паяный пластинчатый теплообменник

Альфа Лаваль является изобретателем паяного пластинчатого теплообменника (ППТ), представляющего собой один из вариантов обычных пластинчатых теплообменников. Отличие состоит в отсутствии прокладок, плит и стяжных болтов. ППТ имеет лишь канальные пластины, две наружные пластины и патрубки. Все конструктивные элементы ППТ изготовлены из нержавеющей стали.
•    Компактность и прочность
•    Простота монтажа
•    Экономическая эффективность
•    Первоклассное производственное оборудование
•    Стабильно высокое качество
•    Предпродажные испытания на герметичность и высокое давление


29.jpg Материал

Паяный пластинчатый теплообменник состоит из тонких гофрированных пластин из нержавеющей стали, соединенных между собой вакуумной пайкой с использованием меди или никеля в качестве припоя. Теплообменники, паянные медью, чаще всего применяются в системах теплоснабжения или кондиционирования воздуха, в то время как никельпаяные в основном предназначены для пищевой промышленности и для работы с агрессивными жидкостями.

30.jpgКонструкция

В паяных теплообменниках из нержавеющей стали не нужны прокладки и прижимные плиты. Припой надежно соединяет пластины во всех точках контакта, что обеспечивает оптимальный КПД теплопередачи и высокое сопротивление давлению. Конструкция пластин рассчитана на длительный срок эксплуатации.

ППТ очень компактны, так как теплопередача происходит практически через весь материал, из которого они изготовлены. Они имеют небольшую массу и малый внутренний объем. Компания Альфа Ла-валь предлагает широкий спектр аппаратов, которые всегда можно приспособить к конкретным требованиям заказчиков. Любые задачи, связанные с теплообменом, ППТ решают наиболее эффективным с экономической точки зрения способом.

31.jpgНаправления потоков

В паяных теплообменниках, предназначенных для работы в системах теплоснабжения и кондиционирования воздуха, потоки движутся навстречу друг другу что позволяет достичь максимального КПД теплопередачи. В одноходовой конструкции все патрубки находятся на одной стороне теплообменника, что существенно упрощает его монтаж.



32.jpgМногоходовые теплообменники

Конструкции паяных теплообменников характеризуются большим разнообразием Теплообменник может представлять собой многоходовое устройство с различными типами патрубков, которые могут располагаться в заданных местах. Альфа Лаваль предлагает широкий спектр стандартных моделей теплообменников, которые могут быть сразу отгружены со склада. В то же время, при необходимости, теплообменники всегда можно изготовить на заказ в соответствии с конкретными требованиями заказчиков



33.jpgЗащита от смешения сред

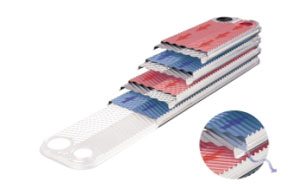

В тех случаях, когда по правилам эксплуатации или по иным причинам требуется обеспечить повышенную безопасность можно воспользоваться патентованными конструкциями паяных теплообменников с двойными стенками. В этих теплообменниках две среды отделены друг от друга двойной пластиной из нержавеющей стали. В случае внутренней протечки ее можно будет заметить на внешней стороне теплообменника, но смешения сред в любом случае не произойдет.

Производство
В компании Альфа Лаваль все стадии разработки и изготовления продукции подчинены одной цели - обеспечению максимального качества. Достичь этой цели помогают современные производство, логистика и сервис. Являясь ведущим мировым производителем, мы предлагаем широкий модельный ряд теплообменников. Наши знания позволяют заказчикам наилучшим образом решать стоящие перед ними задачи, получать изделия с высокими эксплуатационными характеристиками и внедрять энергосберегающие технологии. Качество является главным требованием на всем пути теплообменника - от разработки до послепродажного обслуживания. Первоклассное качество обеспечивается тем, что каждый паяный теплообменник подвергается индивидуальной проверке на герметичность под избыточным давлением. Компания Альфа Лаваль имеет все необходимые сертификаты, включая российские


Преимущества

  • Легкий, стойкий к воздействию высоких давлений и температур
  • Простота монтажа
  • Быстрая реакция на температурные изменения благодаря малому внутреннему объему
  • Минимальное загрязнение пластин благодаря их уникальной конструкции
  • Возможно изготовление теплообменника на заказ под конкретные параметры
  • Компактность и малое энергопотребление по сравнению с теплообменниками других типов
  • В процессе теплообмена участвует практически вся конструкция аппарата
  • Конструкция пластин обеспечивает стабильное поддержание заданных температурных параметров, в том числе при очень небольшой разнице температур
  • Безразборная конструкция требует меньше обслуживания
  • Экономически выгодная конструкция
  • Заводские испытания под избыточным давлением гарантируют качественное изготовление

Области применения

Паяные пластинчатые теплообменники широко применяются во всех типах систем теплоснабжения, требующих надежности, безопасности и высокой эффективности. В большинстве случаев под теплоснабжением понимается обеспечение комфортной среды в помещениях, будь то жилой дом, промышленное предприятие или административное здание. Кроме того, ППТ применяются в системах горячего водоснабжения, для подогрева воды в плавательных бассейнах, для обогрева теплиц и т.п.

Местное и централизованное теплоснабжение

Теплоснабжение подразделяется на местное и централизованное. Системы местного теплоснабжения, как правило, имеют источник тепла внутри здания, и отапливают именно это здание. В качестве источника тепла обычно используется бойлер, однако с равным успехом такими источниками могут служить тепловые насосы и солнечные панели. Системы централизованного теплоснабжения обслуживают горячей водой несколько зданий. Тепло может вырабатываться различными источниками (геотермальные скважины, теплоэлектростанции, промышленные предприятия с их избыточным теплом и целевые тепловые установки). Паяные пластинчатые теплообменники находят применение в любой системе теплоснабжения.

Горячее водоснабжение

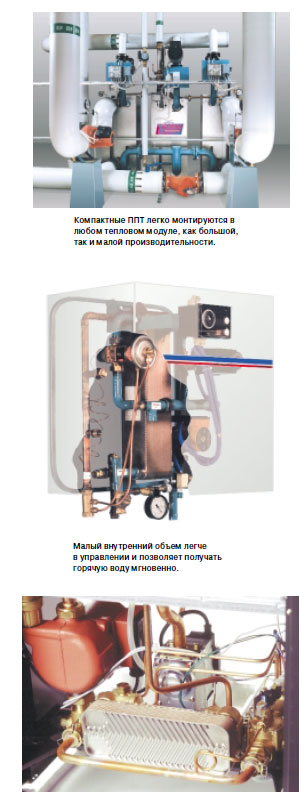

Паяные теплообменники обладают массой преимуществ по сравнению с традиционными бойлерами. При прохождении водопроводной воды через ППТ она мгновенно нагревается до заданной температуры. Это означает, что горячая вода начинает поступать сразу. Еще одним преимуществом применения паяных пластинчатых теплообменников для систем ГВС является то, что она занимает гораздо меньше места, чем традиционный бойлер. Компактность ППТ упрощает их монтаж в тепловых пунктах централизованного теплоснабжения любой производительности. Малый внутренний объем позволяет нагревать воду мгновенно и легко управлять этим процессом.







Дополнительная комплектация

37.jpg Мойка на месте

Теплообменники любых типов требуют регулярной чистки от отложений, накипи, грязи и микроорганизмов, и здесь незаменимыми помощниками являются очистители Alfa-CIP 75, 200 и 400, которые изготовлены из нержавеющей стали с применением высококачественных комплектующих (насосов, вентилей и т.п.), отвечают требованиям стандарта ISO 9001 и удостоены знака СЕ. Еще более компактные очистители Alfa-CIP 20 и 40 изготовлены из технического пластика. Все очистители являются передвижными и позволяют менять направление потока. Кроме того, в очистителях Alfa-CIP 75, 200 и 400 имеется встроенный нагреватель. Все применяемые компанией Альфа Лаваль моющие средства являются экологически безопасными и высокоэффективными.

38.jpg Теплоизоляция

Теплоизоляционные кожухи теплообменников легко устанавливаются и снимаются. Применяемая компанией Альфа Лаваль теплоизоляция защищает персонал от контакта с горячим пакетом и уменьшает внешние тепловые потери теплообменника. Для большинства моделей в качестве теплоизолирующего материала используется полиуретан, теплопроводность которого составляет 0,031 Вт/мК. В зависимости от условий эксплуатации для большинства моделей теплообменников предусмотрены два типа изоляции на максимальные температуры 110 ОС и 140 ОС.

39.jpgПереходники под сварку или пайку

Переходники закрепляются на резьбовых патрубках, что позволяет легко отсоединять теплообменник от системы трубопроводов для проведения технического обслуживания. Именно такая конструкция используется в большинстве стран в случаях, когда требуются сварные или фланцевые соединения. Также используется специальная уплотнительная шайба.

40.jpgОпоры и кронштейны

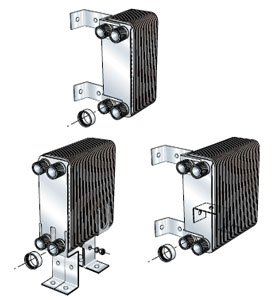

Модели СВ26 и более крупные теплообменники могут поставляться с опорами или кронштейнами, которые упрощают монтаж и снижают напряжение в подведенных трубопроводах. Теплообменники также можно прикрепить болтами к полу Модели СВ26, СВ27, СВ51 и СВ52 можно закрепить на стене с помощью стандартной рамной опоры. Модели СВ200 и СВ300 всегда поставляются с опорами и подъемным приспособлением

Инструкции

41.jpg Пуск системы

  1. Перед пуском насосов проверьте, какой контур должен включаться первым.
  2. Перекройте вентиль, находящийся между насосом и теплообменником.
  3. Полностью откройте находящийся на выходе вентиль, если таковой имеется.
  4. Откройте воздуховыпускной    клапан.
  5. Включите насос.
  6. Медленно открывайте перекрывающий клапан.
  7. Когда весь воздух выйдет, закройте воздуховыпускной клапан.
  8. Повторить все действия для второго контура.

Отключение системы

  1. Проверьте, какой контур должен отключаться первым.
  2. Медленно закройте вентиль выключаемого контура.
  3. Как только вентиль будет перекрыт, выключите насос.
  4. Повторите указанный порядок действий для второго контура.
  5. Слейте жидкости из теплообменника, если по какой-либо причине он отключается более чем на несколько дней.



Инструкция по монтажу

Теплообменник в системе теплоснабжения и кондиционирования воздуха рекомендуется смонтировать как противоточ-ное устройство. Если теплообменник работает в нереверсируемой системе, т.е. только как испаритель или как конденсатор, то не имеет значения, как установлен теплообменник - вертикально или горизонтально. Если по какой-либо причине может потребоваться слив жидкостей, это следует учесть при монтаже теплообменника. Теплообменник может быть закреплен на кронштейнах или установлен на опорах, поставляемых компанией Альфа Лаваль. Следует по возможности изолировать теплообменник от вибраций или пульсаций, которые могут передаваться от трубопроводов. Одним из способов такой изоляции является применение гибких вставок.

Эксплуатация

Чтобы не подвергать систему воздействию гидравлических ударов, поддерживать необходимую температуру следует только плавным регулированием расхода. Поэтому не рекомендуется применять быстрозакрывающиеся клапаны, если только протяженность контуров системы не является незначительной. На работоспособность теплообменника оказывают влияние температурные изменения, изменение расхода или загрязнение.

Техническое обслуживание

Вследствие образования на поверхностях пластин различных отложений их теплопередача может значительно ухудшиться. Несмотря на то, что турбулентный поток в значительной степени препятствует образованию отложений, тем не менее, даже он не может полностью предотвратить загрязнение. Моечная машина (CIP) легко и быстро удаляет с поверхности пластин кальциевое и другие отложения с помощью различных промывочных жидкостей. Компания Альфа Лаваль имеет 15 основных сервисных центров и разветвленную сеть их филиалов, расположенных в 130 странах мира.

Подбор ППТ в webcALc™

Программа webcALc™ представляет собой простую систему, позволяющую в режиме on-line подбирать теплообменники для систем ГВС, охлаждения, местного или центрального теплоснабжения и т.д.

•    webcALc™ находится на Интернет-сайте www.alfalaval.com
•    Программа проста и удобна в использовании
•    Предоставляет максимум необходимой информации

Подбор теплообменника с помощью программы webcALc™

Если в приведенных таблицах вы не нашли подходящего варианта, или вы ищете теп-лообменник для особых применений, можно воспользоваться программой webcALc™ находящейся в интернете на сайте www.alfalaval.com. Следует иметь в виду что webcALc™ является упрощенной версией программы, которой пользуются сотрудники Альфа Лаваль, поэтому полученные результаты могут слегка отличаться от характеристик и предложений, сделанных представителями компании. Хотя программа webcALc™ и является довольно простой тем не менее мы считаем целесообразным предложить вам приведенную ниже инструкцию. Все исходные данные вводятся в различные поля webcALc™, выбираемые мышью или клавишей табуляции

 Работа с панелью управления webcALc™

Расчетное давление: выберите рабочее давление (по умолчанию = 10 бар)

Модели: по умолчанию webcALc™ осуществляет подбор из всей заложенной в программу номенклатуры теплообменников, включая паяные и разборные. Вы можете также сократить область поиска, выбрав лишь один тип

Максимальное количество теплообменников: в зависимости от тепловой нагрузки webcALc™ по умолчанию предложит от одного до девяти теплообменников, установленных в параллель Вы также можете

42.jpgПосле ввода исходных данных

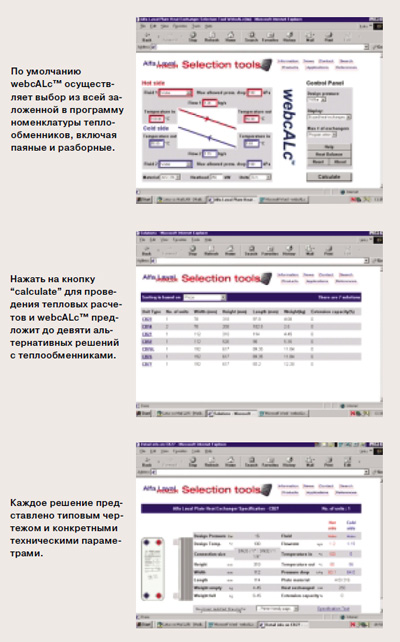

После ввода исходных данных нажмите на кнопку “heat balance” (тепловой баланс), и webcALc™ представит температуры в виде графика. На основе теплового баланса webcALc(tm) произведет расчет недостающих параметров, среди которых могут быть тепловая нагрузка, расходы или температура. Тепловой баланс также может указать на недостаточность исходных данных для правильного проведения расчетов. Следует иметь в виду что при одновременном вводе параметров тепловой нагрузки и расходов приоритетным параметром для webcALc™ будет тепловая нагрузка

Для проведения тепловых расчетов нажмите на кнопку “calculate”, и программа webcALc™ предложит вам до девяти альтернативных решений*. Перед проведением новых расчетов нажмите на кнопку сброса (“reset”), и webcALc™ вернет значения всех параметров к изначальным.

Как пользоваться результатами расчетов

Предложенные решения можно рассортировать по четырем критериям (по стоимости, типоразмерам, весу и запасу мощности). Паяные теплообменники наращиванию не подлежат. Необходимо также иметь в виду, что реальная масса аппарата может быть несколько ниже расчетной из-за различий в нормах и стандартах на сосуды высокого давления в разных странах. Для выбора конкретной модификации щелкните на ее обозначении в таблице.

Выбор сделан

Каждое решение представлено в виде конкретной модели с типовым чертежом и техническими параметрами. Кроме того, в каждом решении имеется и соответствующий файл чертежа в формате AutoCAD, который можно скопировать в ваш компьютер. Для распечатки технических параметров можно воспользоваться опцией “printer friendly page”, находящейся в нижней части страницы результатов. Наконец, можно скопировать текстовые файлы спецификаций для различных типов теплообменников.

* Возможно задействовать функцию“calculate” и без предварительного просмотра показателей “heat balance”.

Шаг за шагом

1.   Начните с выбора более горячей жидкости - теплоносителя ("fluid 1"), щелкнув по соответствующей стрел(“seawater”), содержащую примерно 3% NaCl, этиленгликоль (“ethylene glycol”) и пропиленгликоль (“propylene glycol”). При выборе одной из двух последних жидкостей в поле ввода укажите концентрацию раствора в процентах.
2    В следующем поле ввода укажите максимально допустимый перепад давлений на теплообменнике (по умолчанию = 100 кПа)
3.   Укажите расход теплоносителя Пропустите это поле, если в нижней части страницы указана тепловая нагрузка (“heat load”) или если тепловая нагрузка определена параметрами нагреваемой жидкости (“cold side”) В теплообменнике всегда должен сохраняться тепловой баланс, то есть тепловая нагрузка теплоносителя всегда должна быть равна тепловой нагрузке нагреваемой жидкости
и, при необходимости, требуемую выходную температуру - в поле “temperature out”
5.    Выберите параметры нагреваемой среды (“fluid 2”) повторив шаги с 1-го по 4-й
6.    Выберите материал для изготовления теплопередающих пластин. По умолчанию предлагается нержавеющая сталь AISI 316, в качестве опций - нержавеющая сталь AISI 304 и титан
7.    Тепловую нагрузку (“heat load”) введите только в том случае, если не был указан один из температурных параметров
8.    В поле единиц измерения (“units”) можно задать метрические либо американские единицы, либо единицы Си

Отопление


Горячее водоснабжение










Таблицы выбора теплообменников

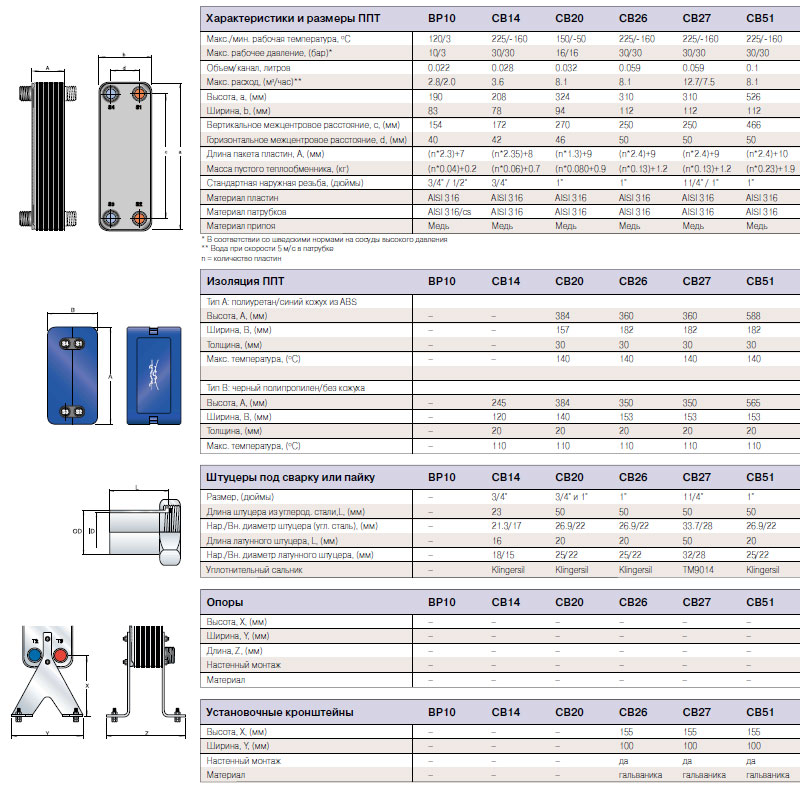

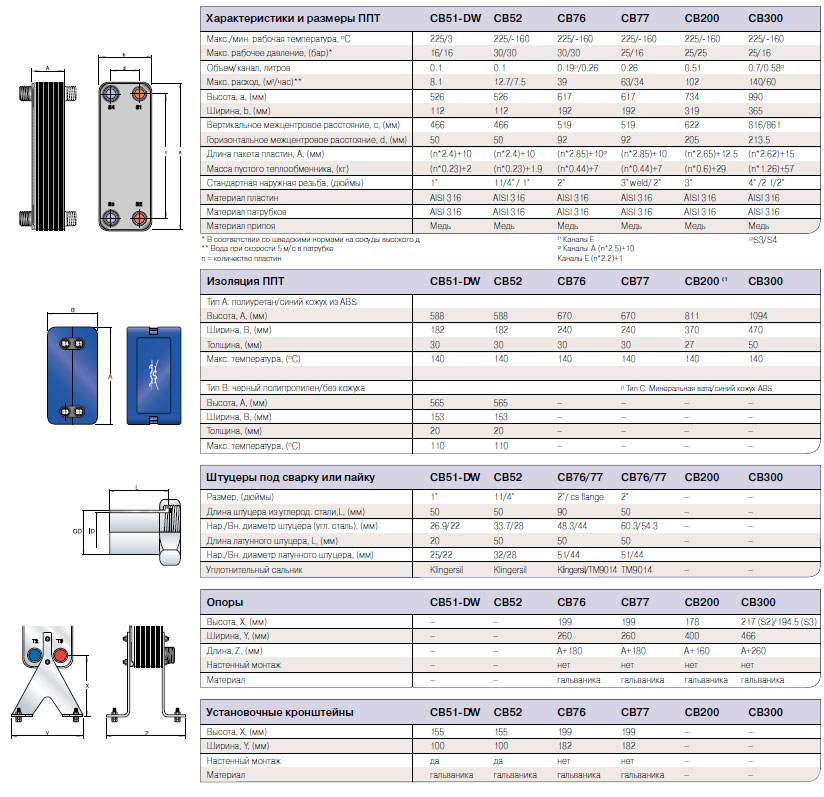

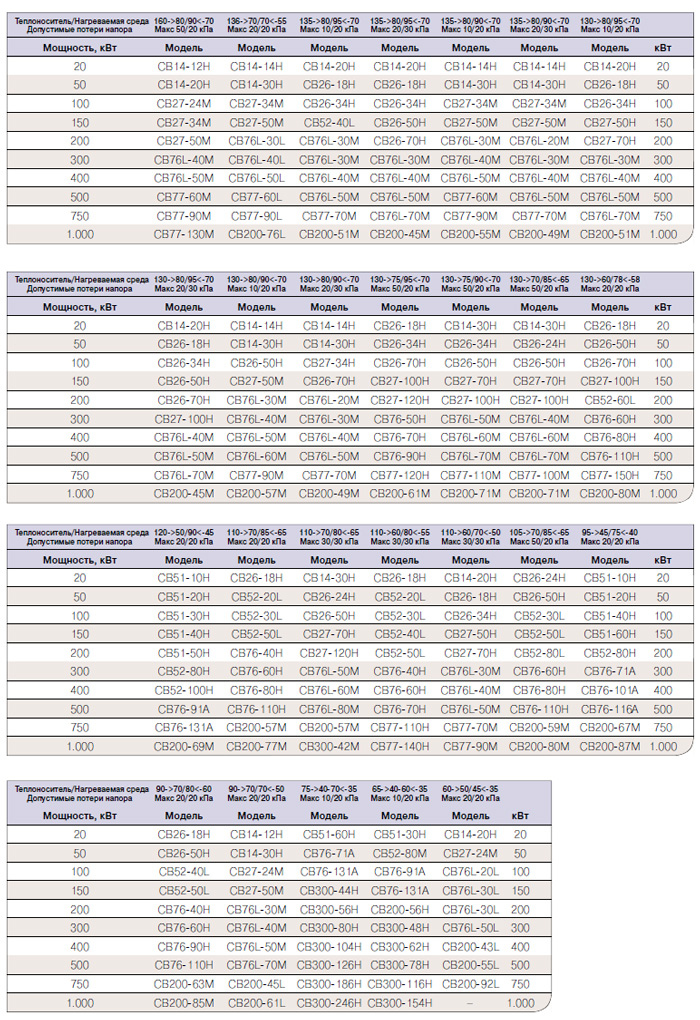

Приведенные таблицы позволяют легко и быстро подобрать модель теплообменника, подходящую для решения конкретных задач. К этим задачам, типовым для большинства европейских стран с централизованным теплоснабжением, относятся радиаторное отопление помещений и нагрев водопроводной воды. Понятно, что в этих таблицах невозможно отразить все температуры и мощности, но мы надеемся, что в них содержатся сведения, которые послужат отправной точкой для подбора теплообменника. Для выбора конкретной конструкции можно воспользоваться описанной выше специальной программой webcALc™. Наконец, мы приглашаем вас в представительство компании Альфа Лаваль, где наши специалисты будут рады оказать вам содействие в подборе теплообменников.

Внимание!
Хотя данная брошюра была подготовлена со всей тщательностью, мы не можем нести ответственности за ошибки или погрешности, которые могут в ней содержаться, а также не возмещаем убытки, понесенные в результате некорректного использования содержащейся в ней информации. Мы оставляем за собой право без предварительного уведомления вносить изменения в описанные в данном каталоге изделия и спецификации.
