ALF - Фильтр Альфа Лаваль


Автоматический самоочищающийся фильтр промышленного применения для охлаждающей воды, содержащей механические примеси

Использование недорогой оборотной воды в системах охлаждения промышленных предприятий является общепринятым. Однако, вместе со снижением потребления чистой охлаждающей воды возникает необходимость установки дополнительного оборудования во избежание возникновения отложений и коррозионных разрушений. Включение в технологическую систему теплообменника Альфа Лаваль в сочетании с фильтром ALF позволяет использовать оборотную воду для охлаждения любого требующего самого высокого качества воды оборудования.

ALF устанавливается в системе оборотного охлаждения для удаления механических примесей, способных вызвать засорение пластинчатого или кожухотрубного теплообменника. ALF также может быть использован в любых других промышленных процессах, где необходима фильтрации жидкости. Несмотря на эффективное экранирование морского (речного) водозаборни-ка, моллюски и другие виды морской флоры и фауны могут попадать в теплообменный аппарат и оседать на поверхности теплообмена. Данные условия идеальные для роста и быстрого накопления этой биологической массы, приводят к уменьшению полезной поверхности теплообмена и даже к “выходу из строя” всей системы.
Обратная промывка и хлорирование воды не всегда эффективны, так как засор может быть очень плотным, а хлорирование невозможно из экологических соображений. Автоматический самоочищающийся фильтр Альфа Лаваль защищает теплообменное оборудование от всех типов механических примесей, способных вызвать засор охлаждающей системы. Этот фильтр, установленный прямо перед входом в теплообменник удаляет камни, ракушки и другие формы морской и речной жизни, автоматически проводя самоочистку обратным потоком через равные интервалы времени.

Конструкция фильтра

ALF - это фильтр, работающий под давлением, с автоматической
системой самоочистки.

Аппарат состоит из корпуса, который может быть изготовлен из:
•    нержавеющей стали (ALF-S);
•    полиэстера, армированного стекловолокном (ALF-P);
•    черной стали с полимерным покрытием (ALF-R).

Внутри кожуха фильтра располагается цилиндрическая корзина из нержавеющей стали. Размеры ячеек сетки могут быть подобраны по запросу.

Размеры патрубков фильтра варьируются от 100 до 600 мм и рассчитаны для размещения прямо в системе трубопроводов. Это позволяет устанавливать фильтр практически в любом положении.

Патрубки входа и выхода воды расположены перпендикулярно друг другу. Это позволяет легко обследовать корзину фильтра без демонтажа подводящих трубопроводов.

Автоматическая промывка проводится с регулярными интервалами без прерывания процесса фильтрации. Система автоматической промывки состоит из дренажного клапана, переключателя направления потока, регулируемых электронным контроллером, который в свою очередь может быть смонтирован прямо на фильтре. Корзина фильтра разделена переключателем потока на две части: секцию входа и дренажную секцию. Промывочный клапан предназначен для слива накапливающихся механических примесей и расположен в конце дренажной секции.

ALF - Фильтр Альфа Лаваль. Нажмите для увеличения фотографии Режим фильтрации

В режиме фильтрации вода поступает в корзину фильтра, при этом переключатель направления открыт, а промывочный клапан закрыт. Проходя через сетку корзины, вода фильтруется и выходит через выходной патрубок. В секции входа скорость жидкости не позволяет образовываться отложениям осадка, основное место накопления осадка - дренажная секция.

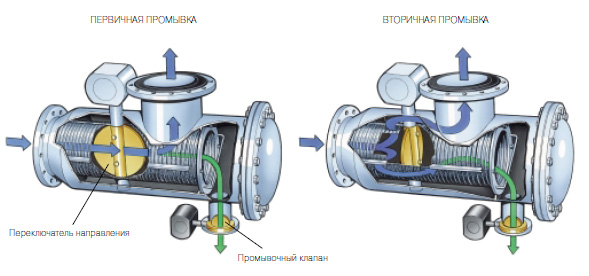

Промывка

Очистка фильтра ALF может проводиться либо автоматически через определенные предустановленные интервалы времени, либо вручную, нажатием кнопки на пульте управления.

1. Первичная промывка

Промывочный клапан открывается, увеличивая общий расход через фильтр. Тем самым смываются загрязнения со стенок корпуса и корзины. Загрязнения через дренажный клапан смываются из фильтра в дренаж.

2. Вторичная промывка

Переключатель направления потока закрывается, в то время как дренажный клапан остается открытым. Тем самым направление потока изменяется и вода поступает через фильтровальную корзину во входную секцию фильтра. Основной поток, как и в режиме фильтрации, выходит через выходной патрубок. Оставшаяся часть потока, проходя через сетку дренажей секции, обратным током смывает отложения в дренаж.



ALF - Фильтр Альфа Лаваль. Нажмите для увеличения фотографии Монтаж

Во всех режимах работы фильтра ALF производится лообменников от загрязнения. Поэтому не требуетс какого-либо клапана между фильтром и теплообмен рубок промывочного клапана может быть соединен теплообменника.
Один фильтр ALF может быть использован для защи теплообменников. В этом случае фильтр должен бы в непосредственной близости от теплообменников ем тупиковых мест или мест снижения скорости во проводах. Часто в таких случаях устанавливают пара фильтру байпас.

Преимущества

ALF решают многие проблемы, связанные с работо менников на природных водных источниках. Фильтр ется высокой производительностью и низкими поте ния. Помимо этого ALF:
•    не прерывает работу оборудования, обеспечивая защиту поверхностей нагрева от загрязнений, вызванных уменьшающейся скоростью потока;
•    монтируется непосредственно на трубопроводе;
•    имеет небольшое количество съемных деталей.

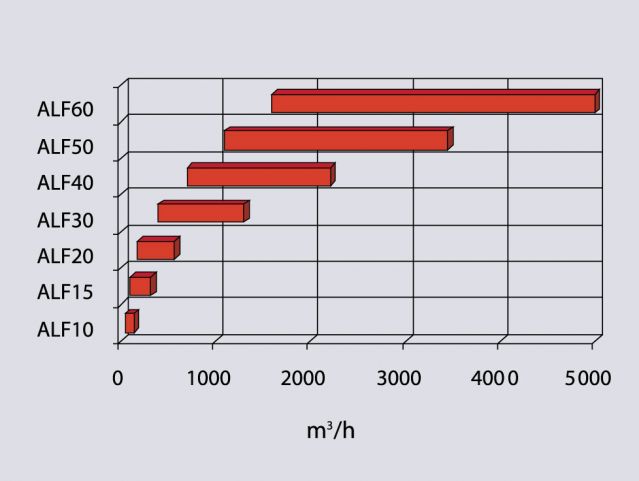

Размеры патрубков

DN 100, 150, 200, 300, 400, 500, 600

(4”, 6”, 8”, 12”, 16”, 20”, 24”)

Соединения

DIN 2501 / PN10

Стандартные


ANSI B16.5 / Class 150

Стандартные


JIS B2238 / K10

По требованию

Привод

Пневматический или электрический

Управление клапанами

Размер ячеек фильтра

Диаметр ячейки

1,0 - 1,5 - 2,0 - 2,5 мм

Материалы

Корпус фильтра DN 100 - 400

GRP/FRP - стекловолоконный полиэстр


Корпус фильтра DN 200 - 600

Черная сталь с полимерным покрытием



(P 265 GH/ASTM A516 Gr60)


Корпус фильтра DN 100 - 300

Нержавеющая сталь (AISI 316)


Другие материалы

По требованию


Внутренние части

AISI 316 / SMO 254 / Титан

Расчетное давление

10 бар

Стандартное

Расчетная температура

65 0С (ALF-R/ALF-S) 50 0С (ALF-P)

Стандартное

Пульт управления

PLC (Siemens)

110 - 240 V, 50 - 60 Hz

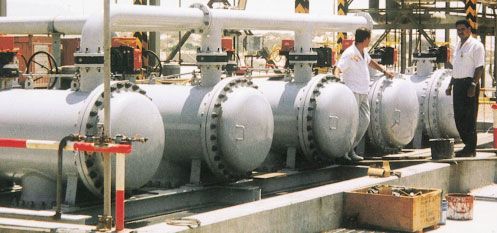

Батарея из пяти фильтров ALF, обслуживающая главную охлаждающую линию на одном из заводов по производству аммиака (Средиземноморье)

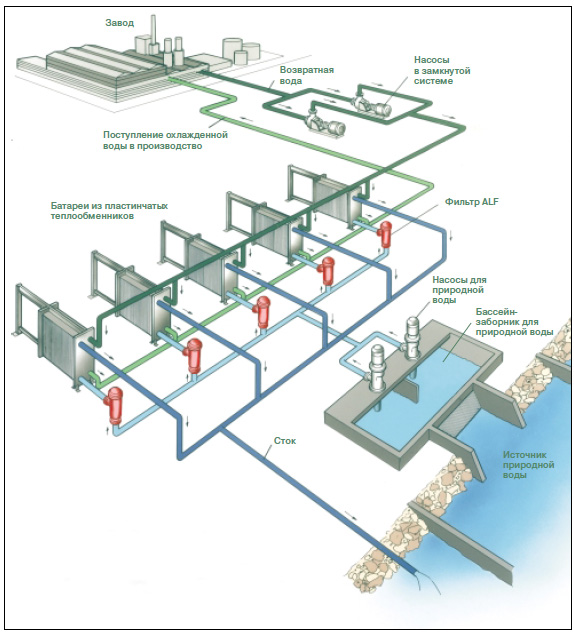

Использование фильтров ALF в замкнутой охлаждающей системе
